TCP/IP 란?
TCP/IP는 인터넷에서 사용되는 핵심 프로토콜 스택으로, 데이터를 신뢰성 있게 전달하는 전송 계층(Transport Layer)의 TCP와, 목적지까지의 라우팅을 담당하는 네트워크 계층(Network Layer)의 IP 프로토콜을 함께 사용하는 것을 의미합니다.
-
IP (Internet Protocol, 인터넷 프로토콜)
- 패킷을 목적지까지 전달하는 역할
- 호스트의 주소 지정 (IP 주소)
- 패킷이 최적의 경로를 통해 이동하도록 라우팅
-

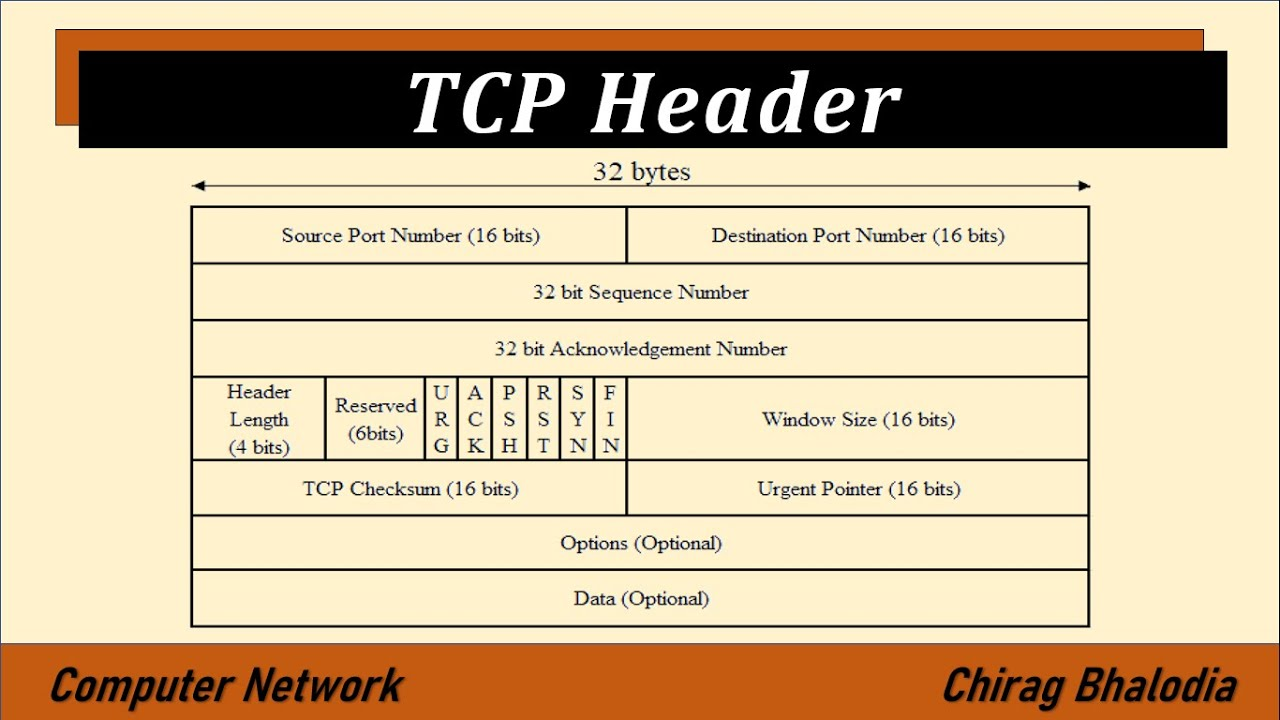

TCP (Transmission Control Protocol, 전송 제어 프로토콜)
- 신뢰성 있는 데이터 전송 제공 (패킷 손실, 순서 보장, 흐름/혼잡 제어)
- 연결 지향적 프로토콜 (3-way handshake, 4-way teardown)
TCP/IP는 계층적으로 설계되어 있어 각 계층이 독립적으로 동작하면서도, 전체적으로 신뢰성 있는 네트워크 통신을 가능하게 합니다.
TCP의 특징
- connection oriented
- 3 handshake를 통해 연결
- 4 handshake를 통해 종료
- 종료 이후에도 송신한 패킷 받기 가능
- reliable transport
- 패킷 손실 발생 시 재전송 (ACK, Timeout 기반)
- 패킷 순서를 보장 (Sequence Number 활용)
- flow control
- 송신자가 수신자의 처리 속도를 초과하지 않도록 조정
- congestion control
- 네트워크 상태를 고려하여 패킷 전송 속도를 조절

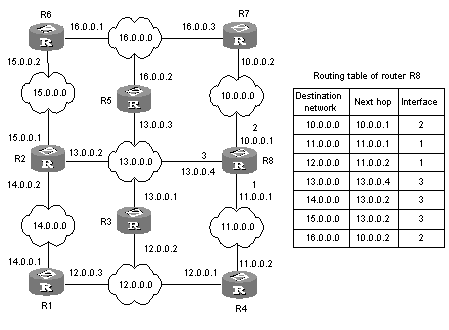

IP 프로토콜의 라우팅 방법
IP 프로토콜을 패킷 단위로 데이터를 전송하게 되는데, 단 엣지를 통과할 때, 다음 router를 거치게 되고 해당 라우터는 패킷의 IP address에 매핑된 다음 라우터의 목적지로 전송하게 된다.
이 때, 라우터는 라우팅 테이블에 IP 대역마다 다음 hop을 저장하게 된다
주로 동적 라우팅 사용
동적 라우팅
- 라우터들이 서로 정보를 교환하여 최적 경로를 자동으로 설정
- 네트워크 변화에 유동적으로 대응 가능 (물리적 단절, 최적 경로 업데이트)
- 주요 프로토콜:
- RIP (Routing Information Protocol): 거리 벡터 방식, 홉 수 기반
- OSPF (Open Shortest Path First): 링크 상태 방식, 다익스트라 알고리즘 기반
- BGP (Border Gateway Protocol): AS(자율 시스템) 간 라우팅
라우팅 테이블?
~ ❯ netstat -nr
Routing tables
Internet:
Destination Gateway Flags Netif Expire
default 192.168.1.1 UGScg en0
127 127.0.0.1 UCS lo0
127.0.0.1 127.0.0.1 UH lo0
169.254 link#13 UCS en0 !
169.254.9.77 f8:63:3f:f:3f:7f UHLSW en0 33
169.254.40.205 f8:63:3f:9:f1:14 UHLSW en0 !
169.254.65.198 90:78:41:9f:63:c0 UHLSW en0 !
169.254.92.93 2c:d:a7:b7:fb:dd UHLSW en0 1111
169.254.109.130 bc:38:98:3:83:42 UHLSW en0 !
169.254.136.79 9c:29:76:cd:e6:14 UHLSW en0 !
169.254.152.208 98:af:65:a1:7c:55 UHLSW en0 1147
169.254.156.185 b6:5e:9b:fd:45:ba UHLSW en0 !
169.254.169.183 8:6a:c5:86:a3:f8 UHLSW en0 1044
169.254.196.71 aa:66:df:c2:6c:77 UHLSW en0 !
169.254.210.25 d4:e9:8a:f9:4a:7 UHLSW en0 !요런식으로 IP CIDR에 따라 gateway(외부 네트워크 연결 통로) 지정

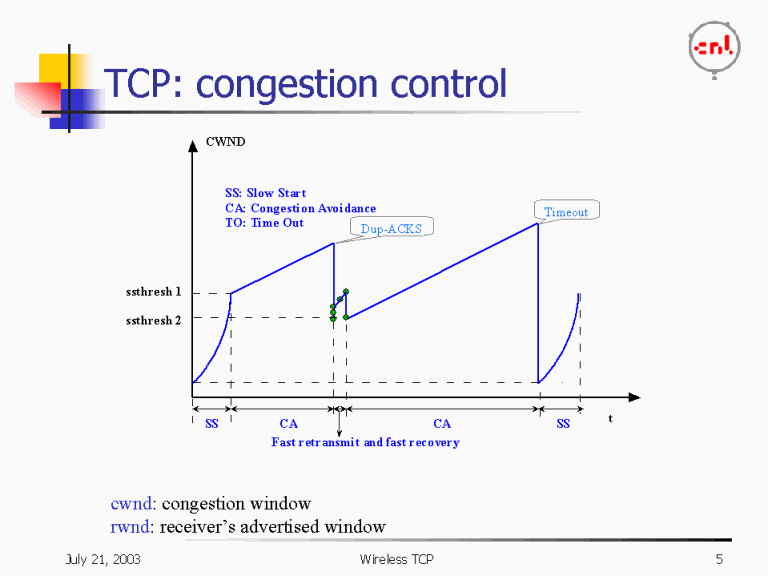

Congestion control
트래픽의 속도를 조절하는 기능, congestion window와 recevier advertised window 상요
- slow start
- ACK 하나 받은 이후, CWND +1 → 두배씩 커짐
- Congestion Avoidance
- ssthresh 도달
- cwnd 모두 ack 오면, cwnd +1
- Congestion Detection Phase
Timeoutor3 dup acktrigger- Tahoe algo
- cwnd = 1
- ssthresh / 2
- 다시 slow start
- Reno algo
- ssthresh / 2
- cwnd = ssthresh
- 다시 slow start
TCP 3 handshake
Connection 3 handshake client : SYNC server: SYNC + ACK client : ACK
terminate connection 4 handshake

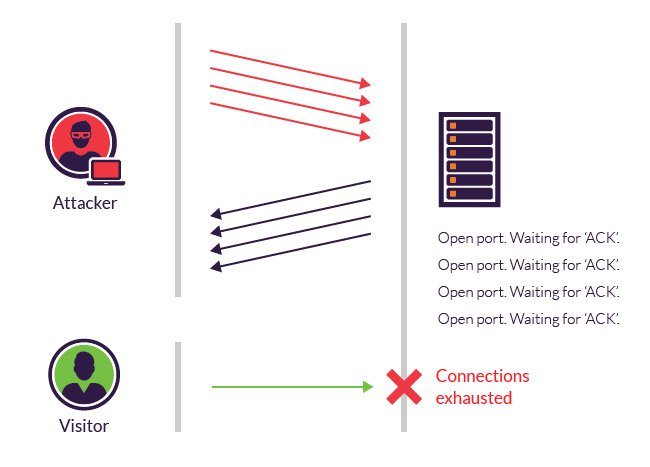

SYNC flooding?
다중의 client SYNC 요청을 보내고, ACK를 보내지 않아서 서버가 ACK를 계속 기다리게 하고, 리소스를 낭비하게 함
- 서버는 한번의 연결동안 포트와 socket을 open
- 포트와 소켓은 한정되어있으므로 limit시 다른 요청 처리 불가
Sync flooding 대응 방법
- tcp connection timeout을 두어 half-open 상태를 지속하지 않도록함
- Increasing Backlog queue (대기 상태의 queue)
- IP 및 트래픽 필터링
- SYN Cookies
Sync Cookie?
기존 SYNC의 initial sequence number(32bit) 대신에
- T (5비트): 현재 시스템 시간을 기반으로 한 값 (wrap-around 방지를 위해)
- MSS (3비트): 클라이언트가 보낸 SYN 패킷의 Maximum Segment Size 값
- Hash (24비트): 서버의 비밀 키, 클라이언트 IP, 포트 번호, 초기 Sequence Number 등을 조합해 만든 해시 값
넣어서 보냄
- L4 방화벽을 두어 서버로 요청 시, Sync Cookie를 방화벽에서 발급
- client가 Sync cookie로부터 SYN Cookie + 1를 방화벽으로 전송
- server ACK Number - 1로 복호화해서 검증
L4 방화벽 Proxy vs Transparent
- Proxy
- client ←> L4 ←> Server 각자의 tcp 연결 수립
- 모든 통신을 L4가 중개
- Transparent
- 쿠키 발행 및 검증만 진행
- client ←> server tcp 연결 수립
